ANTÉNY:

RX ANTENA CL1

Zkřížené rovnoběžné smyčky (čtvercové tvary)

Vodič použitý v původní verzi byl měděný drát s PVC izolací o průměru 1,8 mm. Vzdálenosti mezi vnitřními stranami čtyř drátů činí 3 cm.

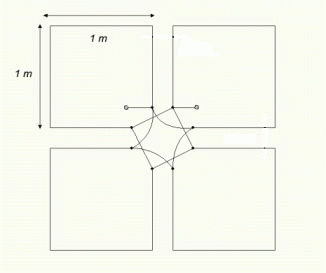

Na obrázku jsou znázorněny dva typy zkřížených smyček, které testoval OK1TP. Jedná se o velké smyčky složené ze dvou nebo čtyř paralelních smyček v jedné rovině (plocha 2 a 4 m²). Tyto smyčky vykazují ve srovnání s běžnými paralelními smyčkami velmi slabou vzájemnou vazbu. Jejich svorky by měly být propojeny, jak je znázorněno na obrázku, aby se sčítaly proudy indukované dopadajícím elektromagnetickým polem.

Hlavními vlastnostmi těchto zkřížených smyček jsou:

Tyto dvě smyčky mají indukčnost 2,2krát a 12,5krát nižší než jedna čtvercová smyčka o stejné ploše (dle modelu MMANA). Zvýšený zkratový proud vede ke snížení šumové hladiny. S těmito smyčkami lze dosáhnout dostatečné šířky pásma s plochou frekvenční odezvou.

Byly provedeny předběžné experimenty s těmito CP smyčkami, které byly porovnány s jednoduchou smyčkou o ploše 1 m². V pásmu 14 MHz bylo pozorováno očekávané snížení šumové hladiny o 2–4 dB (2 čtverce) a až o 6–10 dB (4 čtverce), protože atmosférický šum zde leží pod šumovou hladinou smyčky WSM.

Pro ověření účinnosti zkřížených smyček by měly být provedeny další přesnější experimenty. Uvítám poznatky z provozu této zajímavé antény.

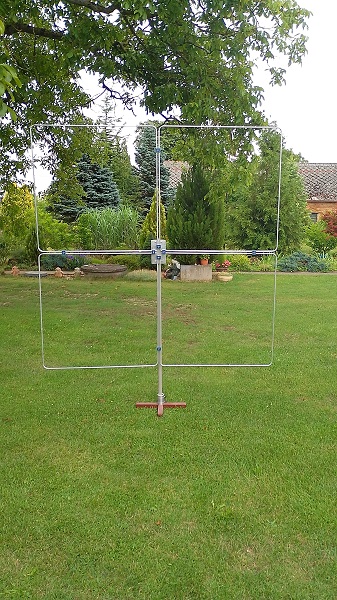

Receiving Antenna for Lower Frequency Bands The circuit is based on the principle of an antenna designed by LZ1AQ, who also developed the amplifier essential for proper operation

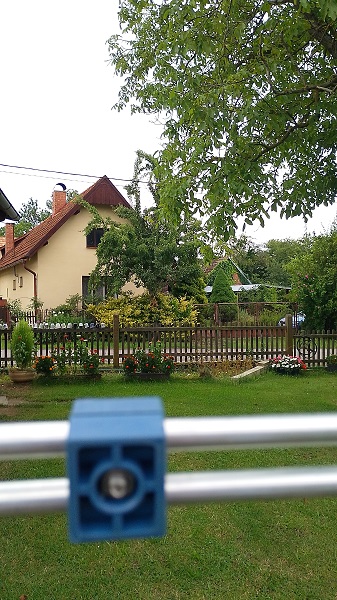

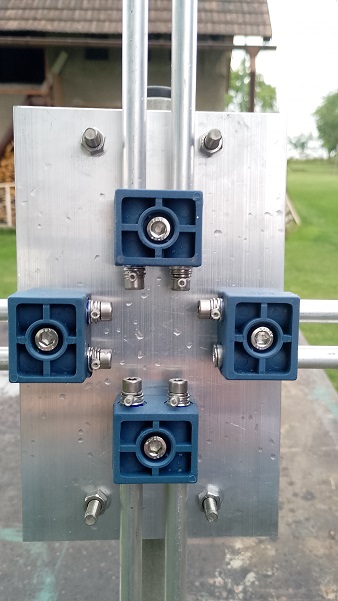

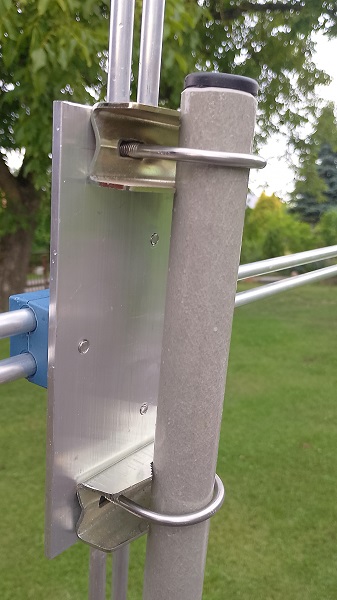

without it, the antenna provides only weak signals. I modified the mechanical design from the original wire version. The squares are made from AlMg tubes with a diameter of 10 mm. The insulators that maintain spacing between elements are holders intended for hydraulic pipes. They are resistant to sunlight. All four loops are mounted on a central AlMg plate with a thickness of 5 mm. These loops are reinforced with the same type of insulator, which allows them to rotate without compromising mechanical stability.




Crossed Parallel Loops (Square Shapes)

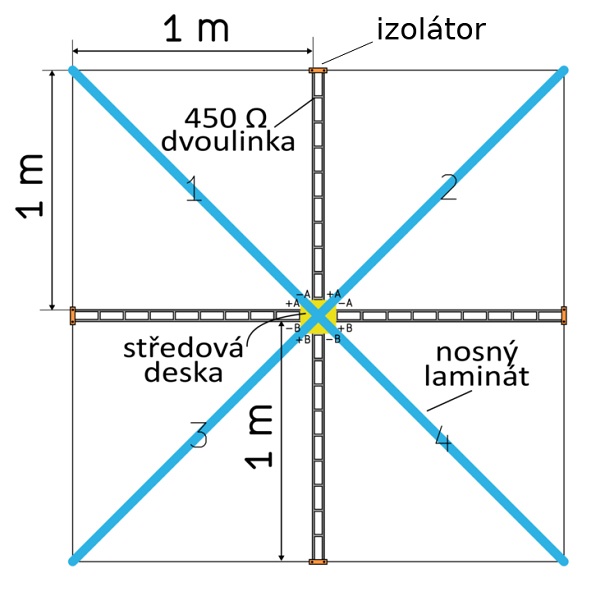

The drawing has not been scaled down in order to better illustrate the connections between the loops. The conductor used in the original version was a copper wire with PVC insulation, 1.8 mm in diameter. The distances between the inner sides of the four wires are 3 cm.

The image shows two types of crossed loops tested by OK1TP. These are large loops consisting of two or four parallel loops in a single plane (with areas of 2 and 4 m²). Compared to standard parallel loops, these exhibit very weak mutual coupling. Their terminals should be interconnected as shown in the diagram, so that the currents induced by the incoming electromagnetic field are summed.

The main characteristics of these crossed loops are:

These two loop configurations have 2.2× and 12.5× lower inductance compared to a single square loop of the same area (according to MMANA modeling). The increased short-circuit current results in a lower noise level. These loops can achieve sufficient bandwidth with a flat frequency response.

Preliminary experiments were conducted with these CP loops and compared to a simple loop with an area of 1 m². In the 14 MHz band, the expected noise reduction of 2–4 dB (2 squares) and up to 6–10 dB (4 squares) was observed, as atmospheric noise in this range is below the noise floor of the WSM loop.

To verify the effectiveness of crossed loops, further and more precise experiments should be carried out. Feedback from practical use of this interesting antenna is welcome.
