7el. anténa typu QUAD pro 144MHz


GW4CQT-ZG7

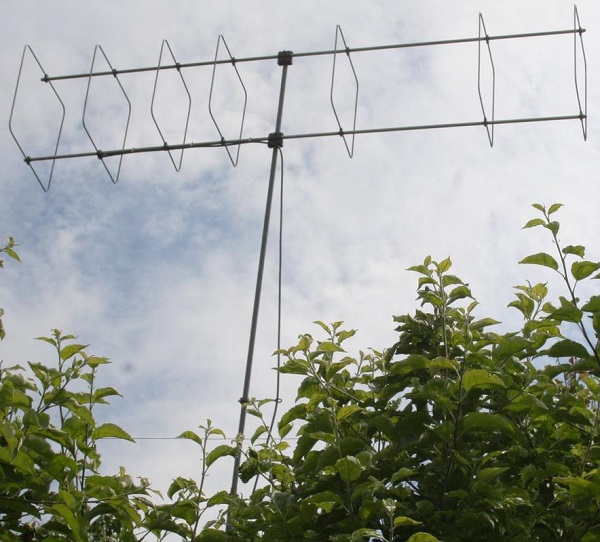

je 7 elementová anténa typu cubical quad pro pásmo 144 MHz. Anténa je výborná pro nehomogenní pole a pro příjem signálu s proměnnou polarizací.
V provedení dvou ráhen je anténa velice stabilní i při rychlém otáčení, což je výhodné zvláště při portable provozu.
Na nosný stožár se připevňuje pomocí dvou třmenů, které jsou součástí antény.
Zářič je zakončen konektorem "N" a vývod na střední kolík je při pohledu zepředu vždy vpravo, pro případ spojování do soustav.
Parametry
Typ: ZG7
Impedance: 50 ohm. Je možné změnou odstupů prvků upravit i na impedanci 75ohm.
Frekvence: 144 MHz
Zisk: 10,5 dB
Výkon: 500 W
Délka: 2,96 m
Váha: 3 kg
Průměr ráhna: 18 mm nebo 20mm
Průměry prvků: 8 mm
Napájení konektor "N"
Na přání konektor "PL"
